Sport UPS System

Система безперебійного електроживлення

Система безперебійного живлення для комплексу обладнання Data-центру.
Окремо розділені системи для живлення IT-обладнання та системи охолодження (Cooling).

Обладнання

ДБЖ IT-обладнання: EATON 93PM- 30 - 4x30кВА\30kW.
ДБЖ ситем охолодження: EATON BladeUPS, 3x12kW.
Батареї: на 30 хвилин резерву при 100% навантаженні.
Резервування всіх систем (компонентів) : N+1

Основні параметри

Опис проекту

Запуск системи в роботу зроблено 03.2017.

Обладнання поставлялось на монтувалось компанією ТОВ “Мережевий Стандарт”.
Нами було виконане підключення ДБЖ та налаштування системи на оптимальний режим роботи, так як частина обладнання (EATON 93PM) була представлена в Україні вперше, і налаштування параллельної системи потребувало особливих технічних засобів.

Спочатку була змонтована система EATON BladeUPS, яка представляє собою повністю модульну ситему живлення з резервуванням кожного модуля системи: ситеми керування, силових блоків, батарей (в ДБЖ зроблене також окреме резервування батарей N+1 у кожному модулі).
Система збирається у стандартній Шафі EATON 42U (P1PCP1). Кріплення для розміщення обладнання в шафу – поставляється з ДБЖ та батарейними блоками у комплекті. Для підключення силових кабелів, в системі є спеціальний cable BOX та шина підключення BladeBar.

EATON BladeUPS.

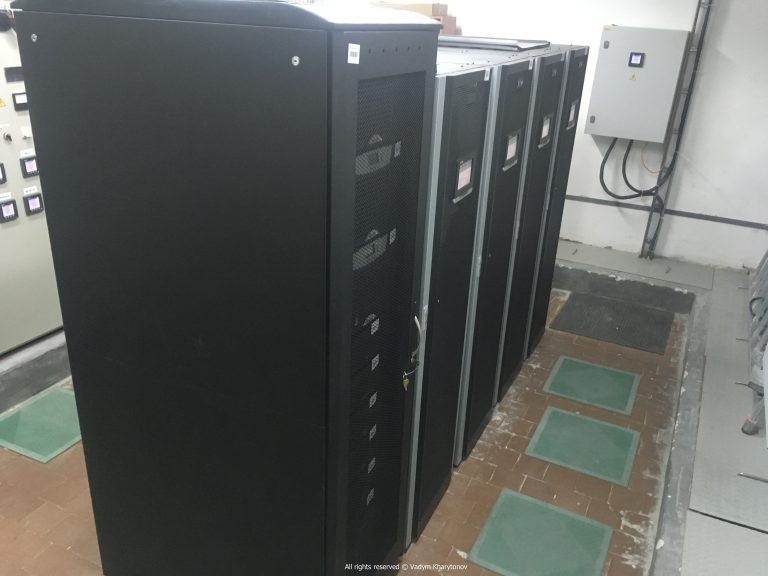

UPS Rack

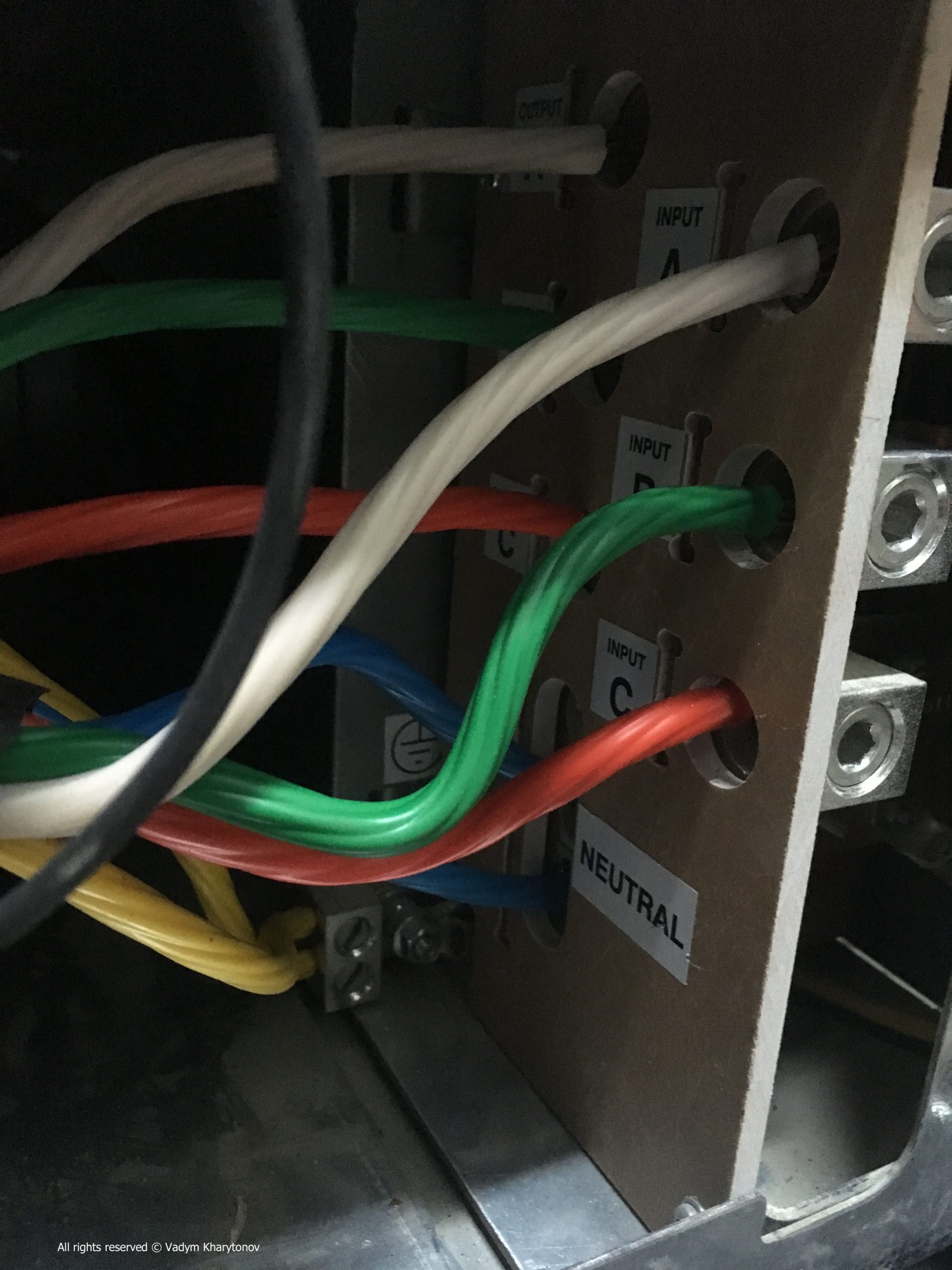

Підключення кабеля живлення

Кожна система має окрему шафу підключення в якому також змонтований механічний байпас для обслуговування системи.
Для системи EATON 93PM було встановлено окрему шафу параленьної роботи. В цій шафі можливе відключення окремого ДБЖ від мережі та навантаження без вимкнення всієї системи.
