Сонячна система електроживлення

   Система генераціі для компенсаціі власного споживання.

Обладнання

  • Сонячні панелі: JaSolar 330W polі 60cell - 77 шт.
  • Сонячні панелі: JaSolar 385W polі 72cell - 42 шт.
  • Загальна потужність генераціі: до 23472W.
  • Гібридний інвертор: 2x15KW.

Основні параметри

  • Компенсація власного споживання.
  • Робота від сонячних батарей на критичне обладнання будинку.
  • Генерація надлишку в мережу.

Опис проекту

    Проект створювався для прорахунку зменьшення загального споживання будинку від електромережі а також генераціі енергії у мережу.
    Основне завдання проектування – отримання максимальної потужності з усіх можливих дахів споруд.
    Параметри установки панелей на двох будівлях під різними кутами не дозволяли одразу отримати параметри загальної потужністі генераціі. Саме для цього було розроблено моделювання розміщення та моделювання освітлення панелей у різні часові періоди. Зимовий та літній кути сонця також дають різні параметри генераціі.



   Панелі можуть бути розміщені на двох будівлях: головній будівлі та бесідці.
   Загальна потужність, яку можна отримати з панелей, встановлених на будівлі: 14256W.
   Загальна потужність, яку можна отримати з панелей, встановлених на бесідці: 9216W.



   Для максимального використання сонячної енергіі, загальна кількість панелей була рівномірно розподілена на сегменти, які можна підключити на окремі MPPT двох інверторів по 15кВт. Загальна кількість MPPT – 4шт.
   Розподілення на два інвертори дає також змогу зменьшити траси підключення панелей до інверторів, і цим – зменьшити втрати генераціі.

Очикувана генерація різних сегментів

   Максимум загальної генерації припадає на другу половину доби.

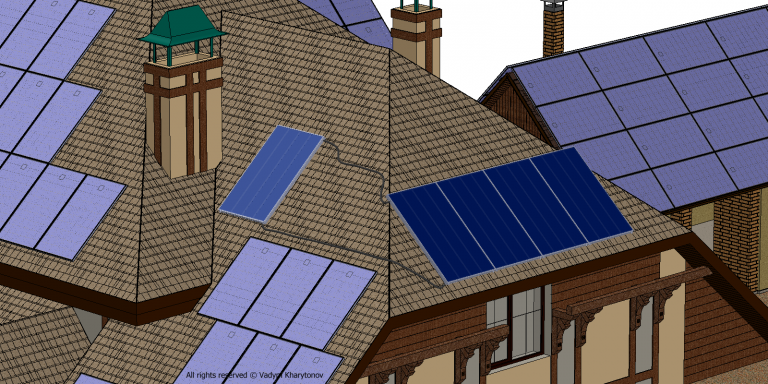

Візуалізація окремих ділянок
