Мережева сонячна електростанція

   Мережева система для часткової компенсаціі споживання будинку.

Обладнання

  • Сонячні панелі: JaSolar 320W polі 58 шт.
  • Загальна потужність генераціі: до 18560W.
  • Мережевий інвертор: Delta RPI 5+10KW.
  • Кут встановлення панелей - по наклону покрівлі.

Основні параметри

  • Компенсація власного споживання.
  • Генерація надлишків енергіі у мережу за "Зеленим Тарифом".

Опис проекту

   Проект розпочато на етапі будови будинку з метою розрахунку долільності встановлення сонячних панелейй на дах з черепіці. Форма покрівлі має дагато “ламаних” поверхонь, що значно впливає на кріплення та кількість сегментів панелей.

Орієнтація



   Планування розташування панелей на частинах даху було розроблено з урахуванням встановлення панелей з розмірами 992х1650мм.
   Частина панелей була розташована на фронтальній частина верхньої покрівлі, лівій та правій частинах даху. Головну потужність можна отримати з південної частини покрівлі.
   Проект був розроблений у 04.2019.

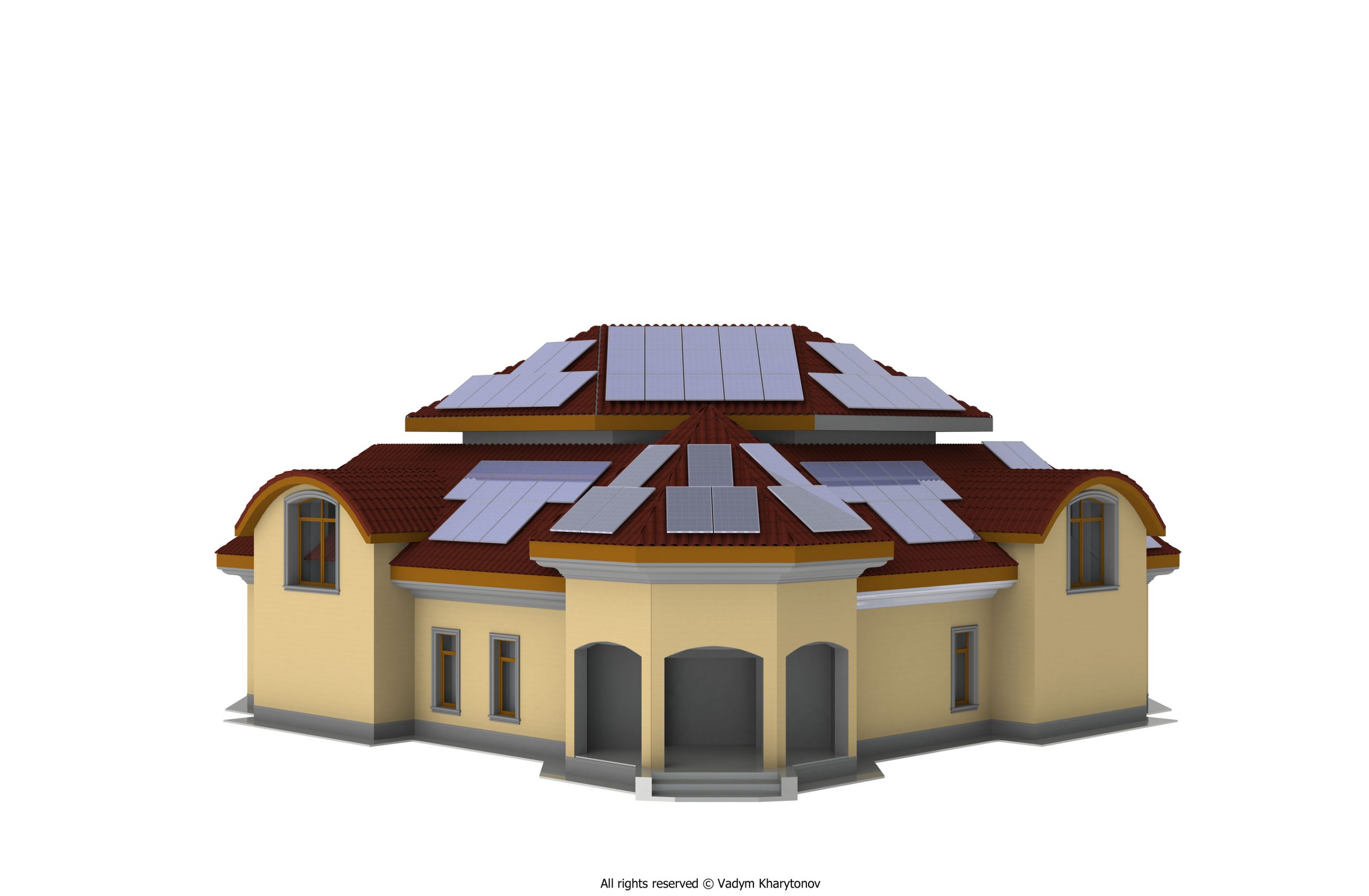

Фронтальна частина панелей

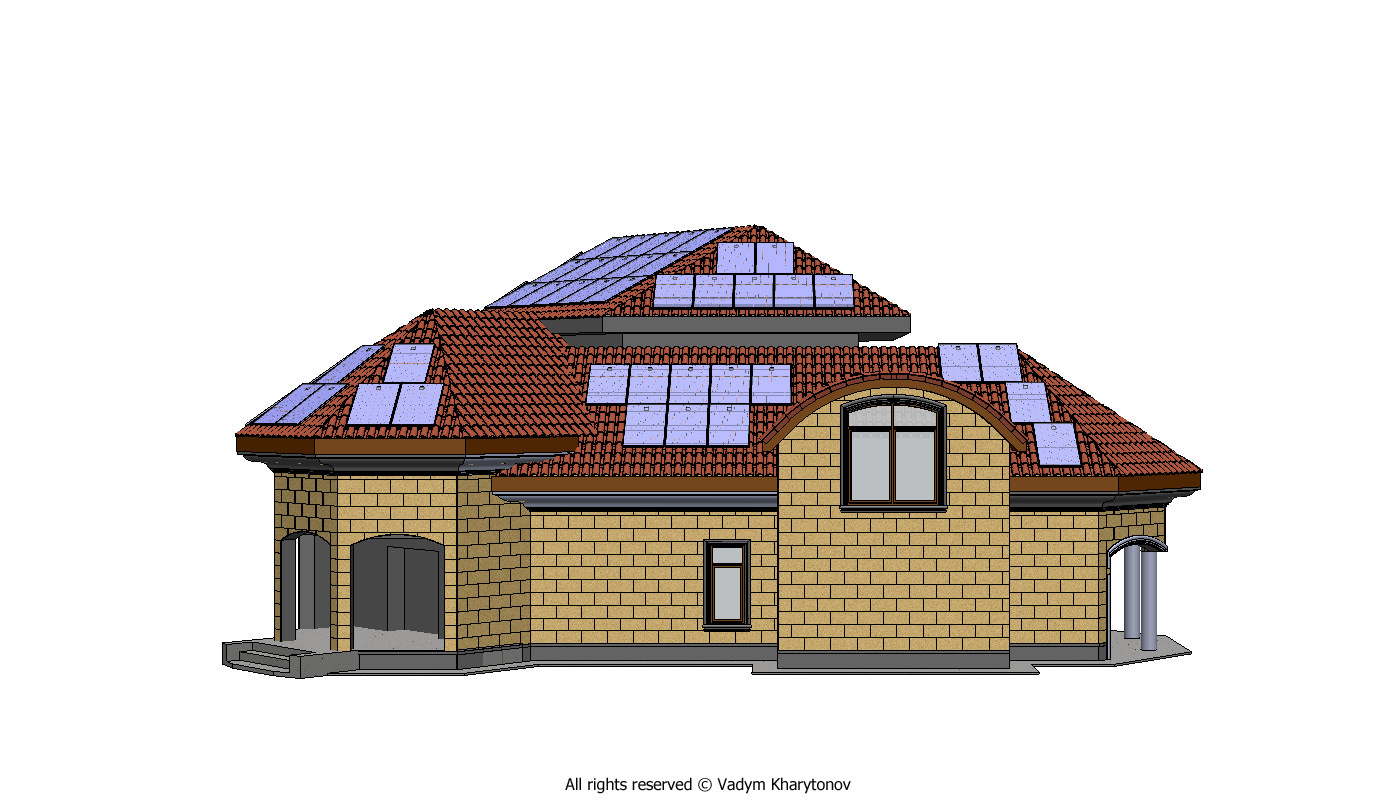

Вигляд на всю площину

   Для коректного навантаження стрингрів панелей, їх кількість була розділена на пропорцію: 18+18+22.
   Завдяки двом інверотарам (з двома MPPT в в кожному інверторі), можна отримати рівномірну генерацію на протязі дня.

Варіант розподілу панелей по стрінгам.

   Загальна потужність генераціі формується загальною генерацією трьох частин: (RED- Схід, BLUE-південь,Green-захід).

   Частина панеле, розташованих у південному та західному напрямку можуть бути затіненені деревами (особливо влітку).
   Використання оптимізаторів для даного проекта – не доцільне.

   Використання інверторів Delta дозволяє отримати максимальну продуктивність системи у поєднанні з високою надійністю.
