Система для накопичення та генерації егергії для власних потреб з можливістю автономної роботи.
Проект було розроблено для забезпечення приватного господарства безперебійним живленням від альтернативного джерела енергії з можливістю повного використання потенціалу обладнання. На етапі прорахунку розглядалось зменьшення власного споживання будинку від електромережі, а також альтернативне живлення від сонячних панелей основного обладнання будинку навідь при повному відключенні мережі.

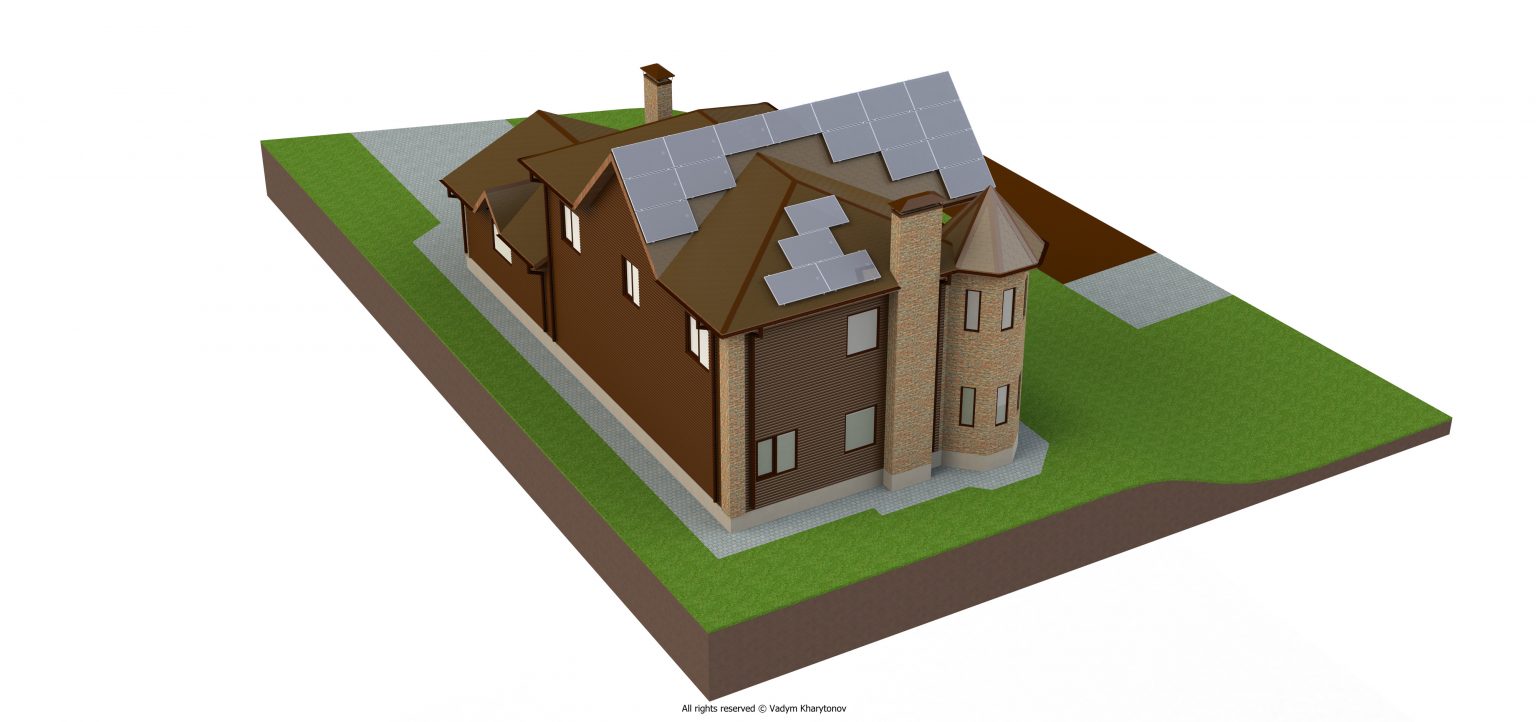

Щоб оцінити можливості генераціі енергіі та розрахувати необхідну кількість панелей, було зроблено попередній проект з візуалізацією.
З данних по положенню домогосподарства на місцевості та розташуванню можливих площин для встановлення панелей – було виділено дві частини: головна покрівля будинку та навіс над площадкою.
Панелі 995х1772мм розміщені тільки на південній частині даху. Це обумовлене конструкцією а також супутніми елементами, що впливають на затінення панелей. Встановлення у західному напрямку – не доцільно та не розглядається замовником з економічних міркувань.
Максимальне використання площини покрівлі даху можливе, коли панелі встановлені на алюмінієве кріплення у горизонтальному положенні.
Для розміщення панелей над площею тераси спроектовано окремий каркас (остаточне моделючання каркасу може мати інший вигляд на побажання замовника).
Система розрахована на використання двох інверторів: перший інвертор на 8KW – для панелей будинку може використовувати обидва MPPT та зменьшити вплив затінення від димоходу каміну у ранкові години.
Другий інвертор потужністю 10KW використовується окремо для навісу тераси. У вечурні часи затінення частини панелей від будинку зменьшує генерацію. Розділення панелей на дві однакові частини та використання для них окремих MPPT інвертора дозволить більш раціонально використовувати накопичення енергії.
Орієнтовна потужність генераціі до 18KW може бути отримана опівдні.
Панелі на обох рішенях мають оптимальний кут положення (~35град).
* Графічне зображення генерації змодульоване для весняно-осінньої пори року при ідеальних умовах.
Для накопичення енергії та використання необхідної потужності при мінливій хмарності, а також під час відключення мережі, заплановано встановлення акумуляторної батареї загальною ємністю 10KW. Батарея може бути підключена до обох інверторів. Це дозволить частково використовувати накопичену енергію зранку та уввечорі (коли споживання в будинку має максимальний рівень). Акумулятор також використовується як резерв при короткочасному відключенні мережі.
Налаштування інверторів дозволяє вибрати рівень розряду батареї, при якому запускається резервний генератор.
