Kozyn Solar – Bypass

Мережева сонячна електростанція

Система генераціі для компенсаціі власного споживання.

Обладнання

Сонячні панелі: LDK 255W polі 34 шт.
Загальна потужність генераціі: до 8670W.
Мережевий інвертор: Delta RPI 20KW.
Кількість стрингів панелей: 2х17 шт (з можливістю встановлення додатково 2х17 шт).
Кут встановлення панелей - по наклону покрівлі.

Основні параметри

Опис проекту

Проект створено для зменьшення власного споживання з єлектромережі.
Заплановано збільшення потужності генераціі за рахунок встановлення додаткових рядів панелей. Потужність інвертора вибрана з запасом на перспективу.
Розробка первинного проекту проводилась з використанням CAD-системи проектування. Це дозволило на початковому етапі узгодити з замовником всі головні умови рішення.

Початкова конфігурація

Розширення системи

Монтаж системи було розпочато 10.06.2018.
Загальна кількість днів монтажу – 3 (з тестуванням). Кількість інженерів, задіяних у монтажі – 4.
Розробка проекту розпочалась з аналізу потужності, яку можна було отримати, виходячи з геометрії покрівлі. Особливость встановлення – монтаж на покрівлю з керамічних черепиць над будівлею басейну.
Розміщення панелей зроблено у нижній частині кровлі. Верхня – зарезервована для подальшого розширення.

Літнє положення сонця над панелями

Зимове положення сонця над панелями

Для розміщення панелей кріплення були додатково підняті на 70мм. Це дало змогу збільшити відстань від черепиці та підвищіти охолоджуваємість панелей. Панелі були підключені до інвертора який має два MPPT – кожний ряд – на окремий вхід MPPT інвертора. Напруга на кожному стринзі – до 660VDC, що ідеально підходить для режиму работи трекерів. ККД в даному випадку (навить при завантаженні 50%) може досягати 98%. У подальшому можливе збільшення потужності генерації при підключенні додаткових стрингів у паралель існуючим з мінімальною модернізацією кабельної системи сонячних панелей.

Кріплення для монтажу під черепицю – з нержавіючої сталі.

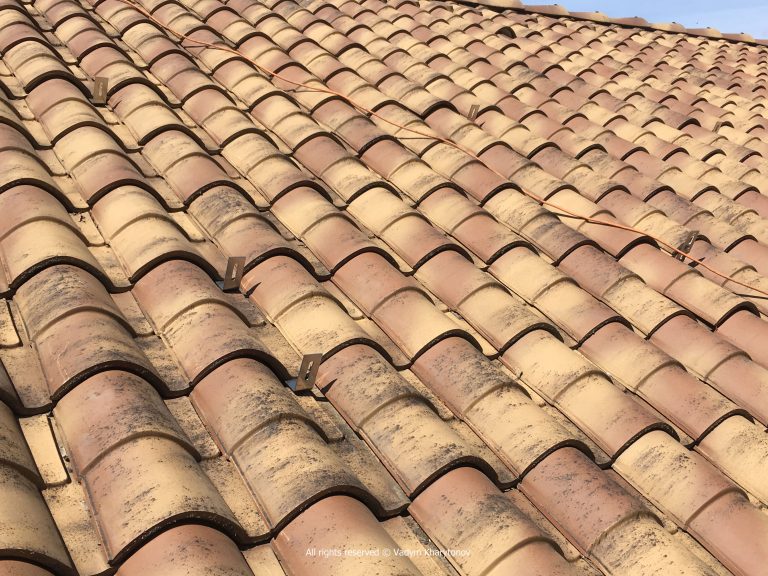

Керамічні черепиці у місці встановлення – додатково модифіковані (для зменьшенні зазору між черепиціми та більш щільного прилягання кріплень до місць кріплень на рейках).

Усі кабельні з’єднання закріплені до напрямляючих та не дозволяють бруду накопичуватись та легко змиватись осадами з покрівлі.

Під’єднання мережі виконано поряд з щитом живлення будинку. Кабелі додатково захищені гофрою. Кабель, що розташований під самою кровлею – додатково захищен металевою гофрою.
Система має захист від перенапруги типу Т2.

Попереднє проектування розміщення панелей

Система підключена до тарифікаціі по Зеленому Тарифу у 07.2018 році.
Використання інвертора Delta дозволило отримати максимальну продуктивність системи у поєднанні з високою надійністю.
