Dudarkiv Solar

Комбінована сонячна електростанція

Система розроблялась для забезпечення безперебійним живленням приватного господарства.

Обладнання

Сонячні панелі: LDK 250W polі 61 шт.(28+ 33)
Загальна потужність генераціі: до 15250W.
Мережевий інвертор: Delta RPI 10KW.
Гібридна система: Delta Hybrid E5 5KW
Кут встановлення панелей - по наклону покрівлі.

Основні параметри

Компенсація власного споживання.
Генерація надлишків енергіі у мережу за "Зеленим Тарифом".
Накопичення надлишків енергіі у батарею.
Безперебійне живлення при відключенні мережі.

Опис проекту

Початковими даними для проекту було прохання замовника забезпечити зменьшення живлення з мережі, а також додаткове забезпчити живленням від сонячної енергіі у моменти відключення зовнішньої мережі.
Для реалізаціі проекту систему було розділено на дві частини: система генераціі в мережу – панелі розміщені на головній будівлі. Друга частина – гібридна електростанція з розташуванням панелей на технічній будівлі.

Головна булівля

Технічна споруда

Проект був розроблений у 10.2017.
Загальна генерація в мережу може складати до 12кВт (з уразуванням частки, потрібної для заряду батареї).6

Літня генерація

Зимова генерація

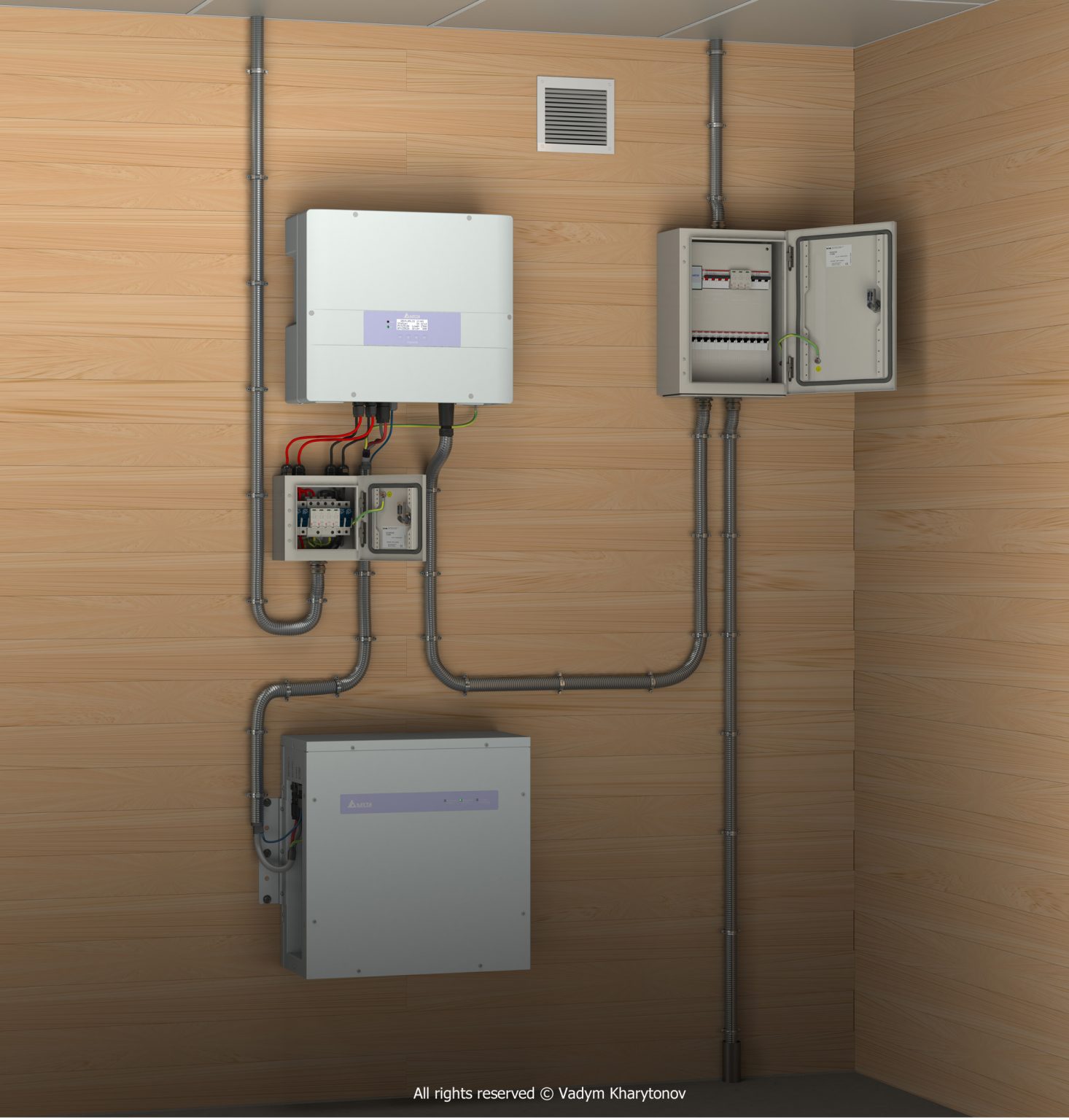

Для накопичення енергіі та використання її у часи максимального завантаження було вибране комплексне рішення – Delta Hybrid E5. Потужність підключаємих сонячних панелей (33шт) повністю забезпечює генерацію з одночасним зарядом батареї.
Максимальна потужність накопичуваної енергії – до 6кВт.

Усі лінії живлення розміщені в металічній гофрі. Шафа підключення сонячних панелей – зроблена окремо – для розділення частини AC та DC.
Електрична шафа живлення має систему захисту від перенапруги. Додатково разраховане використання системи моніторингу Delta.
