Комплексне рішення для забезпечення безперебійним та гарантованим живленням приватного будинку.
Проект розроблено для забезпечення приватного будинку безперебійним живленням. На етапі прорахунку розглядалось зменьшення власного споживання будинку від електромережі, а також альтернативне забезпечення від сонячних панелей при пропаданні зовнішньої мережі.

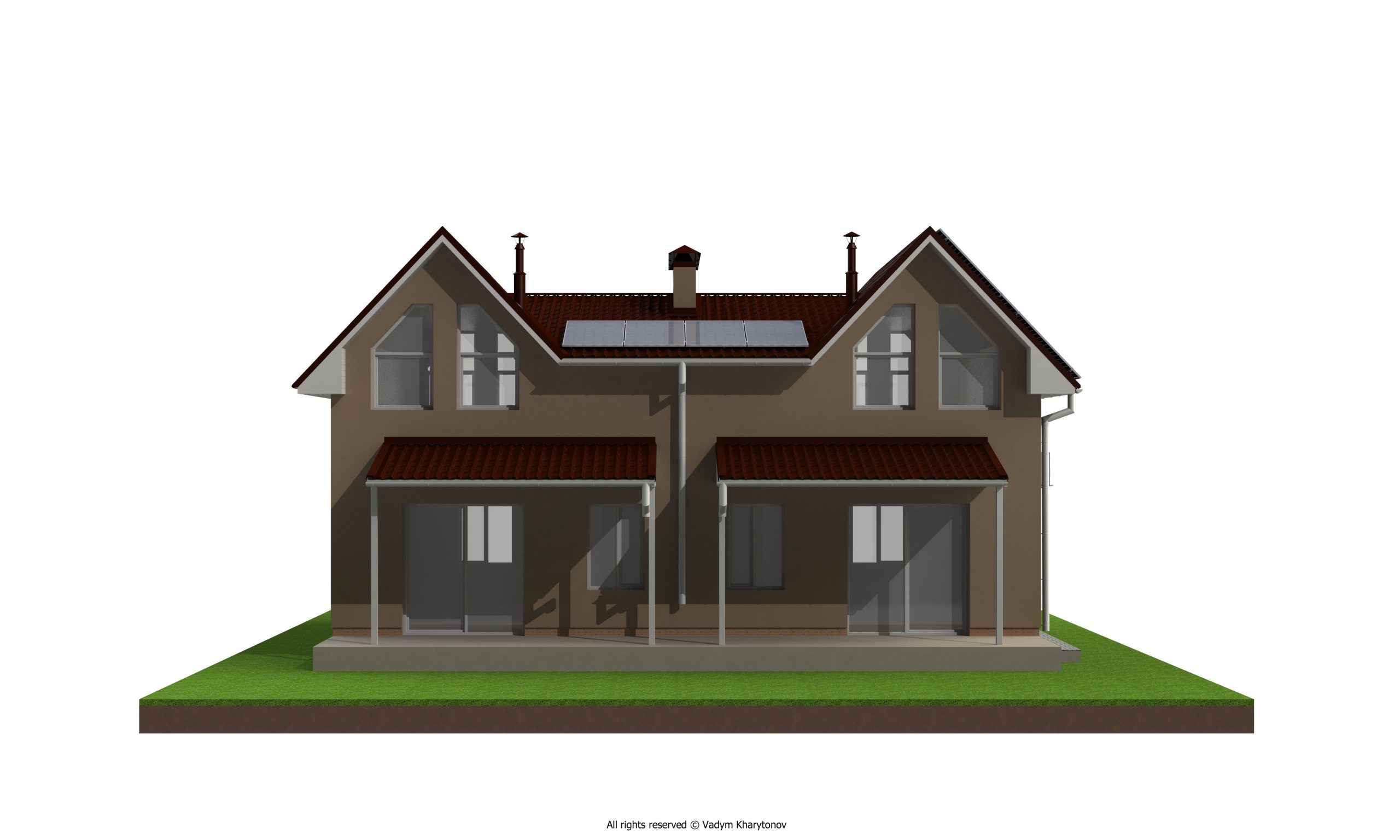

Щоб оцінити можливості генераціі енергіі та розрахувати необхідну кількість панелей, було зроблено попередній проект з візуалізацією.
Орієнтація будинку по напрямку на південь дозволяє встановити панелі на двох площинах: східна сторона (головна) та південно-західна (більше південна).

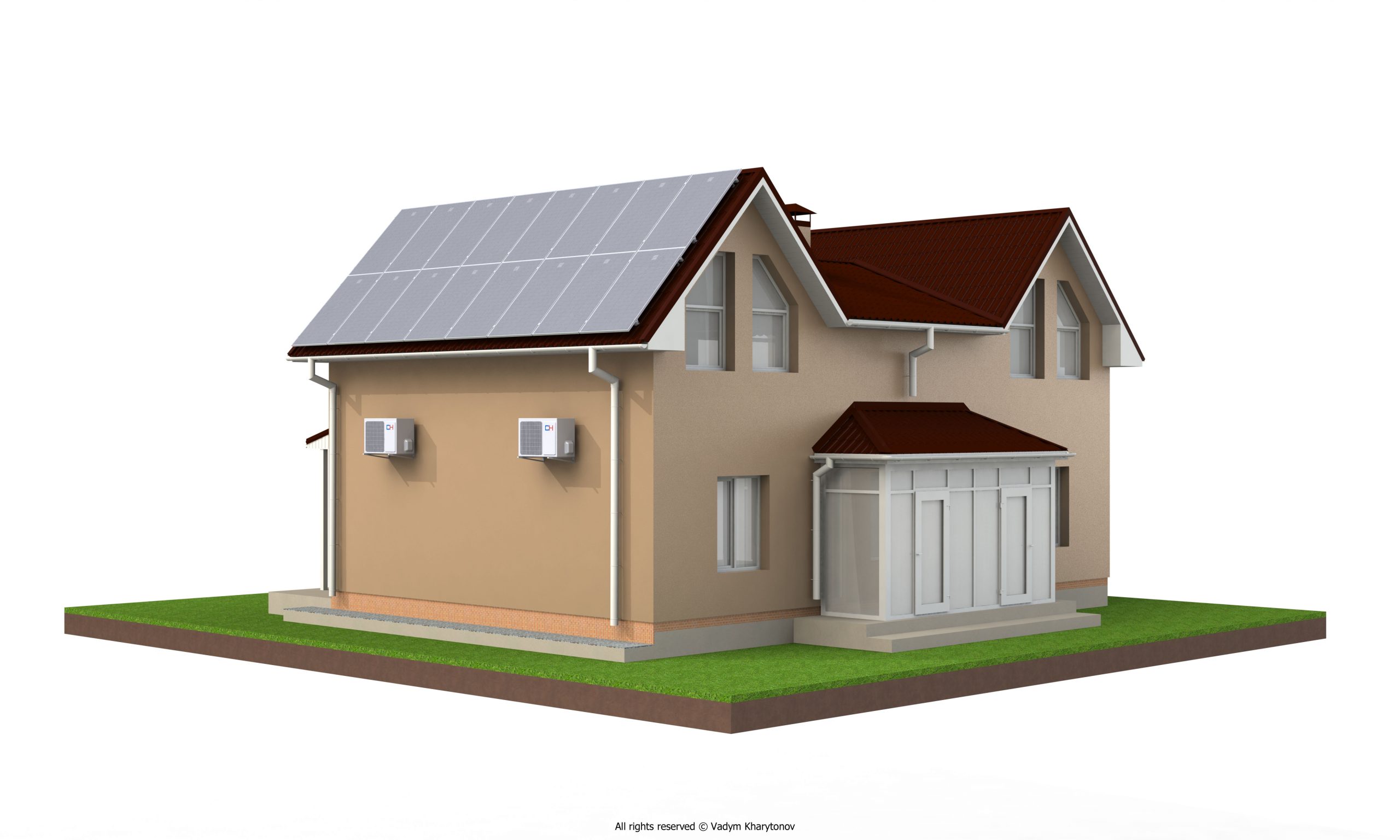

Панелі 995х1772мм встановлено у горизонтальному положенні для східного напрямку. Використання панелей такого розміру у два ряди панелей – повністю перекриває корисну площу покрівлі.
Панелі, що розташовані у південному напрямку – встановлені в вертикальному положенні. У ранішні години доби – частина панелей затінюється. Це явище більше часткове та не суттєво зменьшує генерацію.
Панелі встановлені на алюмінієве кріплення із розрахунку зменьшання навантаження на дах, а також для більш довгортивалого терміну експлуатаціі (в порівнянні з оцінкованим кріпленням).*
Панелі, розміщені в одній площині не потребують додаткового захисту блокуючими діодами. Вплив дерев та сусідніх будівель – очикується мінімальний. Загальна генерація сформована двома частинами панелей.
Орієнтовна потужність генераціі (зелена крива) припадає на 12-ту годину дня та генерується сонячними панелями східного напрямку (блакитна крива). Генерація панелей південного напрямку (червона крива) в цей час – буде у межах ~50% від загальної генерації ціх панелей. Оптимальне додавання енергії від панелей південного папрямку очікується о другій половині доби.

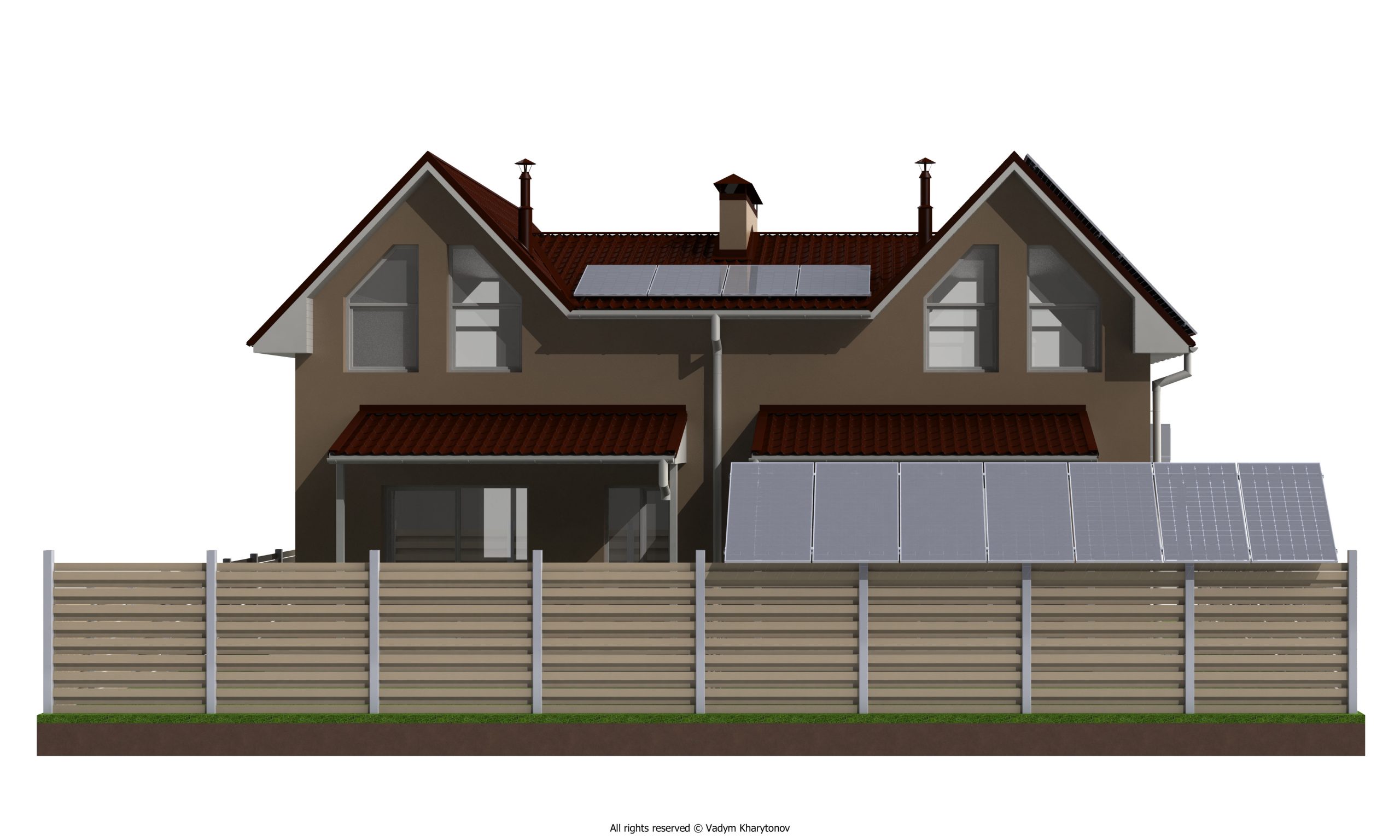

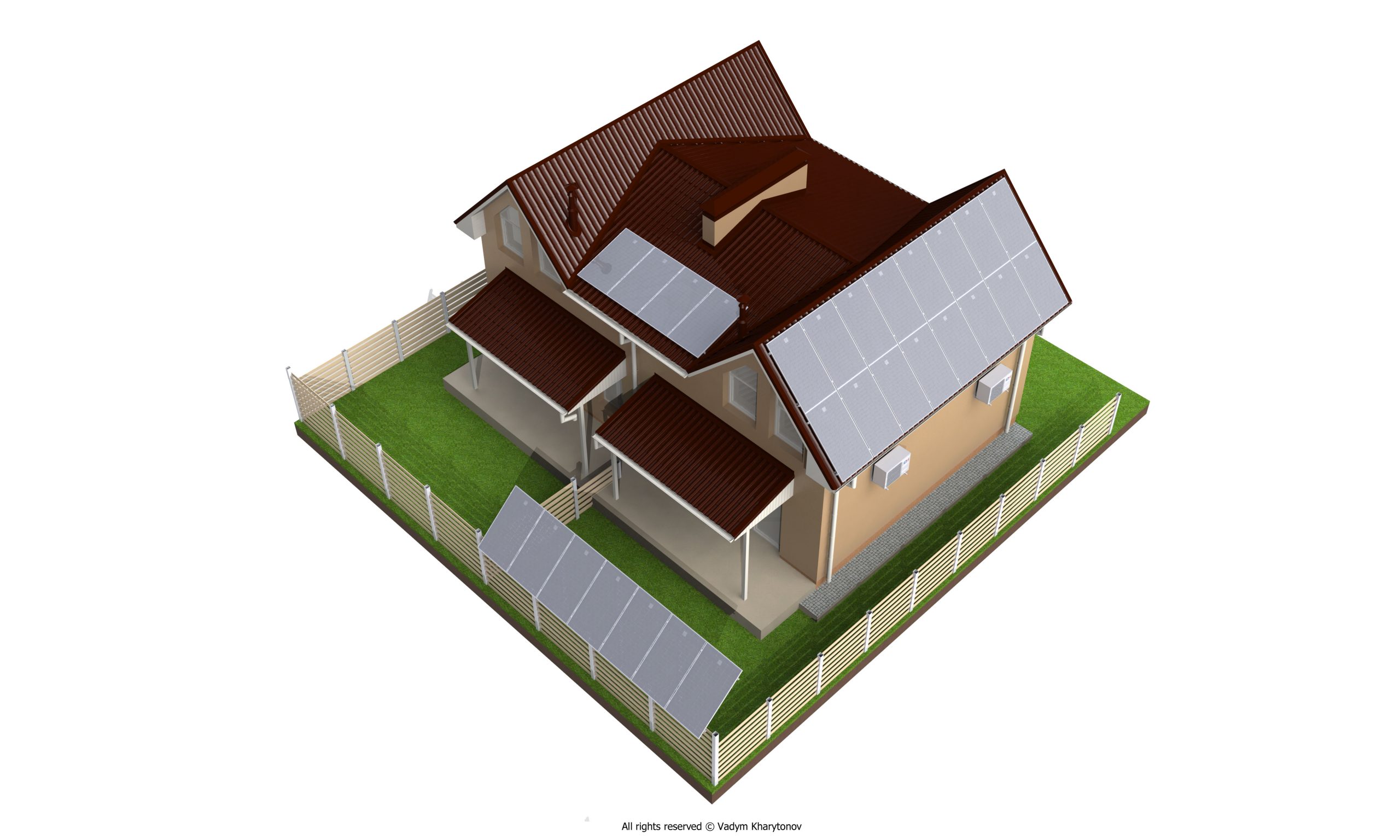

Система з початковою кількістю панелей 20 шт та потужністю 7KW може бути розширена додатковим встановленням панелей над парканом, що має розташування у південно-західному напрямку (переважно південий). Панелі розміщюються на спеціальному кріпленні з встановленням фіксованого кута нахилу – не меньше 30 град. для отримання оптимальної генераціі впродовж року. Недолік такого встановлення – часткове перекриття освітлення участку та вітрове навантаження на панелі.
Загальна потужність генерації в розширенній системі – до 10KW. Для перетворення та накопичення енергії рекомендоване встановлення 2-х інверторів. Це додатково діє змогу використати розподілення сонячних панелей по напрямкам на окремі MPPT інверторів та отримати максимальну продуктивність системи.
Одним з варіянтів збільшення потужності рішення розглядалося встановлення панелей над навісом гаражу.
Частково це могло збільшити загальну потужність генераціі на 3 кВт. У такому випадку, панелі, що планувалось встановити на паркані – зайві, так як перекривають попадання сонця на ділянку з південної сторони.
