Delta Power Meter P1E

Система моніторингу Delta Power Meter P1E є невід’ємною частиною системи Delta Hybrid Energy Storage та призначена для комплексного моніторингу параметрів електромереж а також параметрів генерації гібридної системи.
Пристрій може працювати без інвертора – як автономне рішення для збору інформації о споживанні електроенергії.

Для відображення інформації може використовуватись Delta Smart Monitor R4E.
Система може працювати з Wi-Fi адаптером (N1). Опція поставляєтся додатково.

В комплект Delta Power Monitior Set (S4E_1P) входить Delta Power Meter P1E та Delta Smart Monitor R4E.

Головні параметри Вимірювача

Кількість Входів (фаз) для вимірювання - 1.
Номінальна робоча напруга - 100 VAC ~ 240 VAC.
Діапазон робочої напруги - 85 VAC ~ 264 VAC.
Максимальний вимірюємий струм - 120А.
Діапазон робочих частот - 45Hz ~ 65Hz
Потужність споживання - до 2 Вт
Потужність споживання з блоком Wi-Fi (N1) - до 4 Вт.
Клас безпеки - IEC 60950-1.
Сертифікація по рівню випромінення - EN55022 (клас В)
Електросумісність - EN61000-3-2
Діапазон робочих температур - -25 - +50С .
Вологість - 30 - 85% .
Габаритні розміри - 93х47.3х66.5 мм.
Вага - 145 г.
Виконання - внутрішнє встановлення*
Комунікаційний протокол - RS485 (WiFi - опція)

* Мається на увазі встановлення у герметичні електротехнічні шафи або всередені приміщень.

Зліва на корпусі розташована етикетка з інформацією про параметри вимірювача, серійний номер.
Країна виробництва – Made in China.
Також приведена інформація про авторизованє представництво Delta у Нідерландах: Authorized representative Delta Electronics B.V.

Комплектація

Вимірювач Delta Power Meter P1E з герметичними заглушками роз'ємів.
DIN-рейка для монтажу.
Комунікаційний роз'єм.
Датчик струму з кабелем.
Клеми для підключення живлення.
Комплект фіксації DIN-рейки - 2 гвинта (1 набор).
Бокові фіксатори на DIN-рейку - (1 набор).
Технічний опис (Quick installation guide).

Конструкція

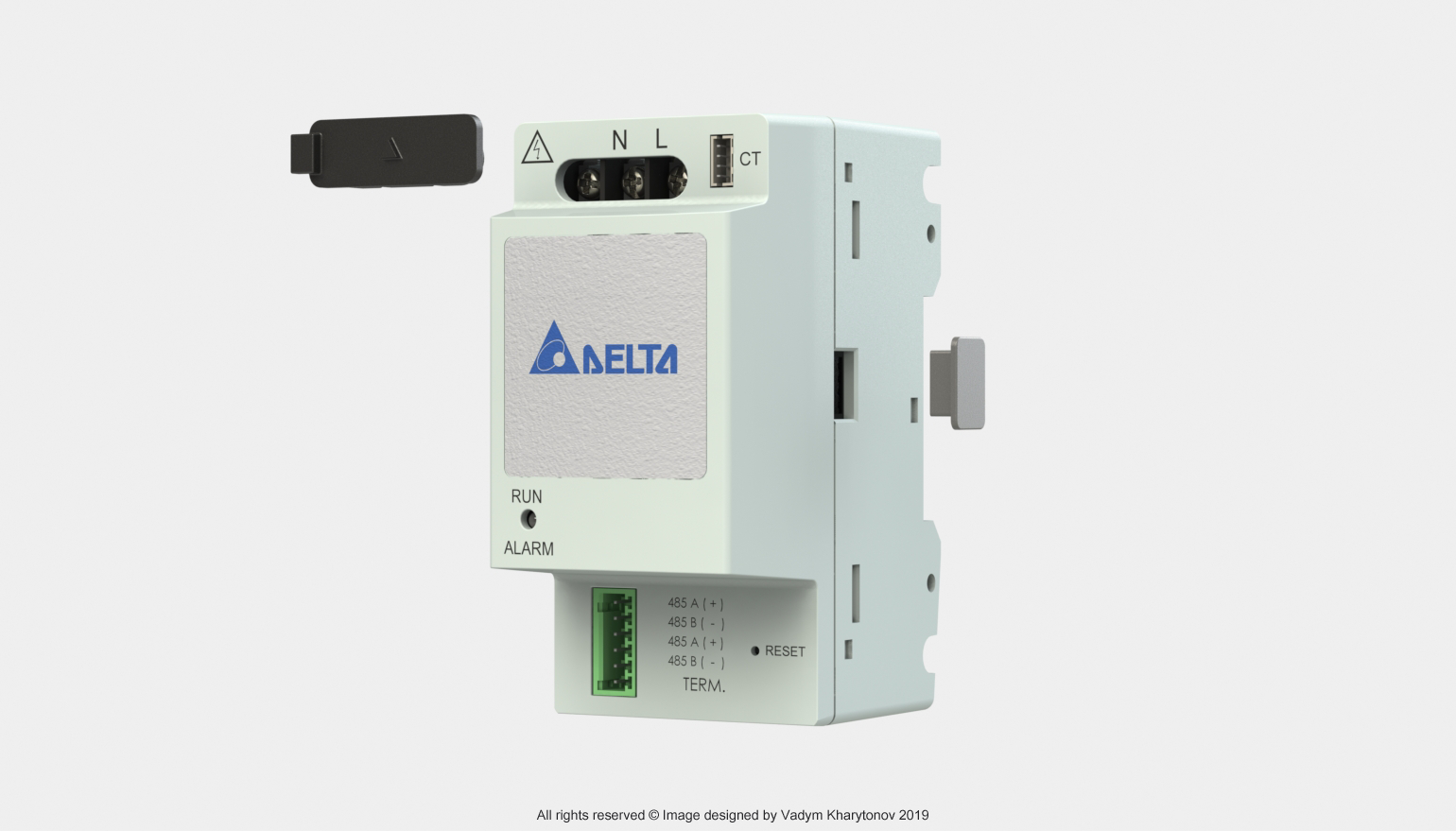

Корпус пристрою складається з двох частин. Міцна пластикова основа об’єднана з кріпленням, дозволяючим встановлювати вимірювач на DIN-рейку. Отвори на передній панелі, котрі використовуються для зажиму контактів кабелей живлення, а також боковий отвір, крізь котрий підключається блок WiFi – закриті гумовими заглушками.
Верхній отвір, в який вводиться кабель живлення – відкритий. В ньому знаходяться контакти колодки з гвинтовими затискачами.
Використовуються тільки два контакти (підписані L та N).
Живлення на пристрій бажано подавати через запобіжники (окремо на фазу та нейтраль) – для захисту у разі перенапруг.
Роз’єм підключення датчика струму – мініатюрний на 4 виводи. Для обміну даними використовується тільки два провідники.
У моделі трифазного вимірювача – роз’єм на 6-ть виводів (він знаходиться у нижній частині через обмежаний простір).

Датчик струму виконан у вигдяді “двох кілець”. Феромагнітней сердечник розрахован на розміщення в ньому кабелю диаметром не больше 16 мм. Самий датчик має головний параметер перетворення: 100А -33.3mA.

Інтерфейс обміну даними вимірювача з інвертором та панеллю керування Delta Smart Monitor – RS485. Роз’єм для підключення поставляється у комплекті. Схема підключення кабелю розмальована у руководстві користувача.
Для роботи достатньо двох контактів : 485 B(+) та 485 A(-).
Два нижніх контакти повинні бути замкнені перемичкою (TERM.).

Підключення блоку WiFi виконується з бічної сторони. Пристрої монтуються впритул.
Зручнійше спочатку з’єднати пристрої разом і потім встановлювати на DIN-рейку. Робити це потрібно обережно – раз’ємне з’єднання не достатньо жорстке.

Виробник рекомендує встановлювати пристрої в електротехнічні шафи з додатковим захистом від дії зовнішнього середовища. Після проведення монтажу бажано закрити гумовим ущільнювачем отвір фіксації кабелів. Це дозволяє додатково захистити пристрій від попадань металевих (обо інших предметів) під час підключення іншого обладнання.

Індикатор, розташований на передній панелі – відображає режими роботы пристрою. Він має двох кольорну індикацію (зелений- червоний).
Так, як усі дані виводяться на дисплей Delta Smart Monitor R4E – додатково налаштовувати пристрій немає потреби.
